ISO12233測試卡怎么用？很多新手可能會碰到這個問題，在拍攝完ISO12233測試卡之后我們需要通過目視或者軟件來評估判斷分辨率的數值并做相應的記錄，下面我們通過實例講解一下iso12233測試卡怎么用。

目視讀數

利用打印設備打印圖象，或者用圖象顯示設備直接顯示圖象。

為了盡量縮小評估的離散性，以如下兩點作為評估基準：

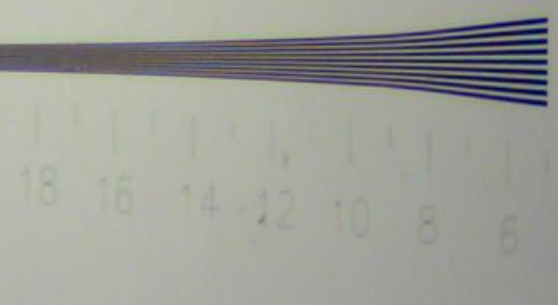

1、將視覺分辨率評估圖案的楔形線數發生變化(由5 條變為→4 條，或由9 條變為→8 條)的空間頻率作為分辨率。讀數單位為100LW/PH 。

2、觀察時，務必從低頻側開始跟蹤。

利用軟件讀數

依據CIPA標準，可使用軟件HYRes判定極限分辨率。

使用HYRes進行分辨率測試讀數的方法

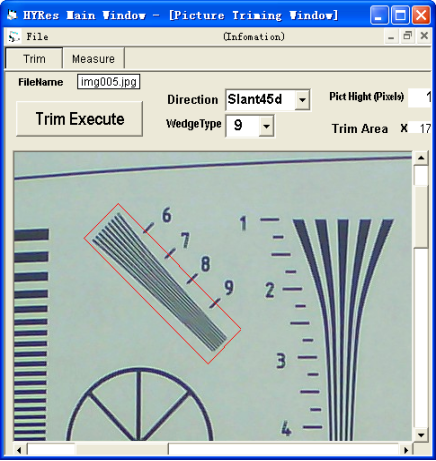

1、用HYRes軟件打開圖片，裁減出讀數區域。選定后，點擊Trim Execute。 注意，裁減前需要選擇正確的線形（Wedge Type）和方向（Direction）。

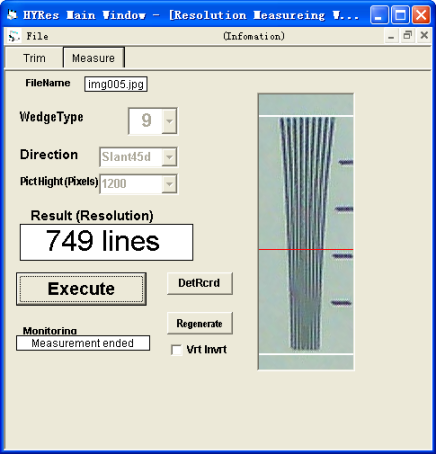

2、進入讀數界面，點擊Execute，自動讀出線數。

注意，如果拍攝的圖片拍攝質量不好或者圖片中線條受到信號干擾較嚴重時，可能無法讀出數值。此時，仍然需要通過目測來讀數。

讀數的換算

1、如果圖片中ISO12233測試卡的4:3區域正好充滿，則讀數即為這是的分辨率數值。

2、如果圖片中ISO12233測試卡的4:3區域沒有充滿，需要通過如下關系換算成正好充滿時的數值：

3、如果圖片中ISO12233測試卡的4:3區域過滿，需要通過如下關系換算成正好充滿時的數值：

注意：測試四角分辨率時，讀數和換算也參照上述關系。

測試結果記錄

分辨率測量結果標記例子如下：

1、僅記錄最低數值，分辨率：＞700LW/PH；

2、記錄中心、四角的最低數值，分辨率：中心850LW/PH、四角700LW/PH；

3、記錄中心、四角的最低數值，以及斜45度數值，分辨率：中心850LW/PH、四角700LW/PH、斜45度800LW/PH；

4、記錄所有數值，分辨率：中心水平900LW/PH、中心垂直850LW/PH、斜45度800LW/PH、四角水平750LW/PH、垂直700LW/PH（四角只記錄最低的水平、垂直分辨率數值）；

5、測試時Camera啟用了某些特殊的拍攝功能，或未啟用卻有必要標明時，需在測試數值后標明這些備注，分辨率：＞700LW/PH（備注：RAWData輸出，曝光補償功能關閉）。

ISO12233測試卡測試實例

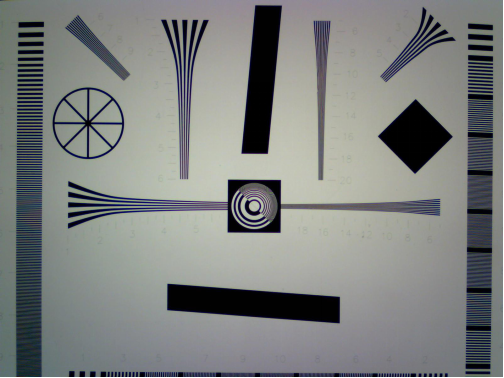

1、用均勻光源照射透射式ISO12233測試卡標準板，模組固定在離標板85cm處（因為模組對焦距離為85cm），選用最接近正好充滿畫面的測試卡，拍攝圖片。

?

2、考量中心水平區域，目測或者利用HYRes軟件讀數為1300LW/PH。

?

3、ISO12233測試卡在畫面中過滿，畫面中拍攝到的這部分測試卡實際高度是168mm，而這張測試卡的實際高度是250mm，因此根據：

所以最終結果應該就是：

再用相同方法測試出中心垂直方向、斜45度的分辨率數值，分別為840LW/PH、780LW/PH。

4、相同方法測出四角的分辨率數值：800LW/PH（四角中的最低數值）。

5、 最終記錄下測試結果：

中心：840LW/PH

四角：800LW/PH

斜45度：780LW/PH

通過上面的實例相信已經解決了ISO12233測試卡怎么用的問題，如果您還有什么疑問，或者想更詳細的了解iso12233測試卡的信息，請聯系我們的技術人員咨詢。
