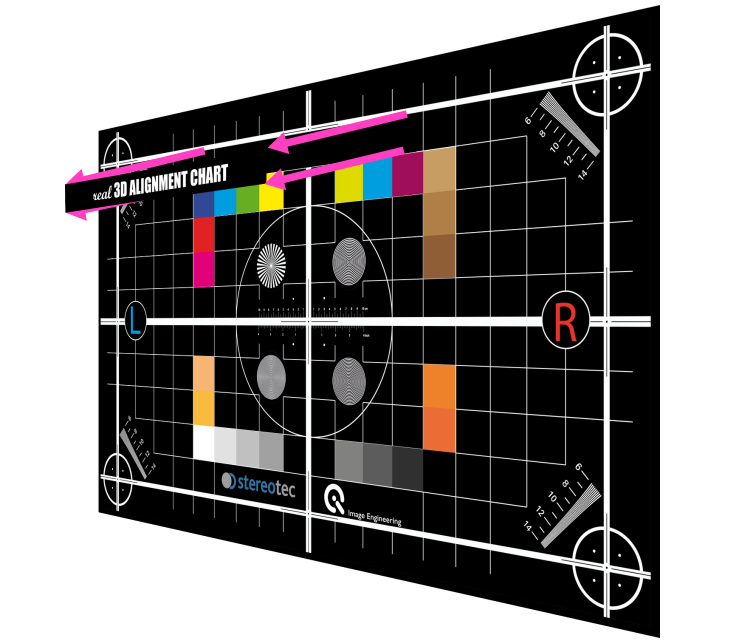

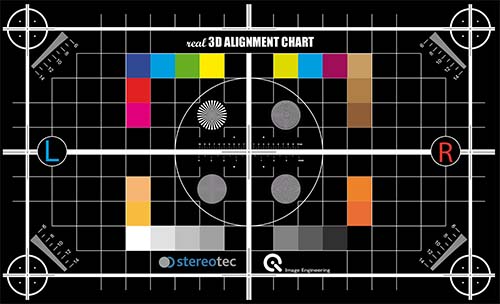

3D校準測試卡TE271用于對齊和調整攝像機進行3D拍攝。2D和3D結構的獨特組合允許簡單和直接的準備您的立體攝像機設置。

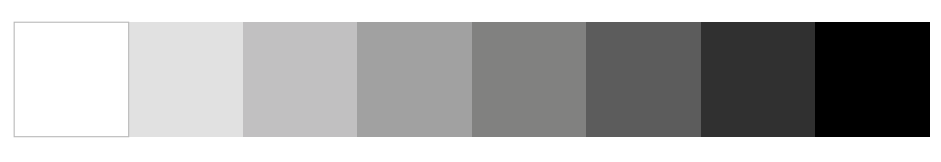

水平9階灰度塊 //

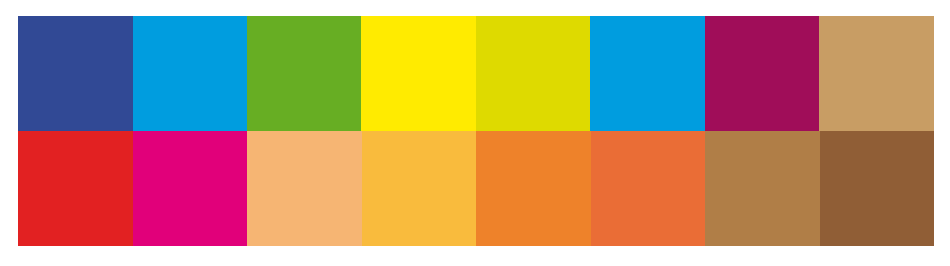

16色塊檢查顏色再現和對齊攝像頭//

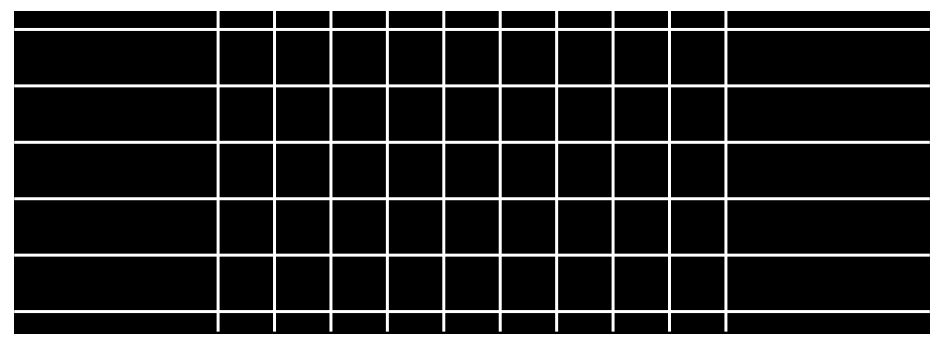

網格線來檢查水平和垂直對齊//

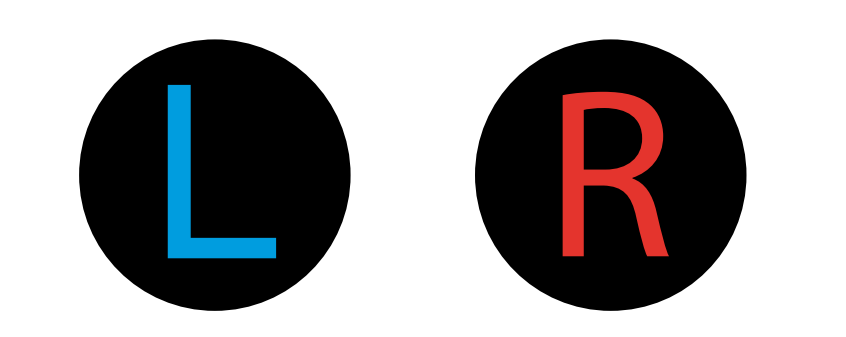

右側和左側標記在圖表上以進行方向檢查//
實體3D結構在測試卡上檢查幻視效果//

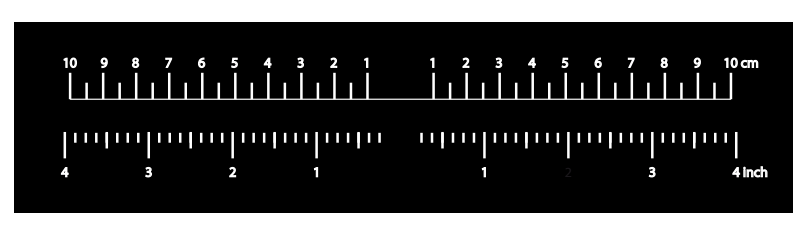

水平尺寸，單位為英寸和厘米，靠近測試卡的垂直中心。比例在中間從零開始，并且對稱于測試卡的兩側//

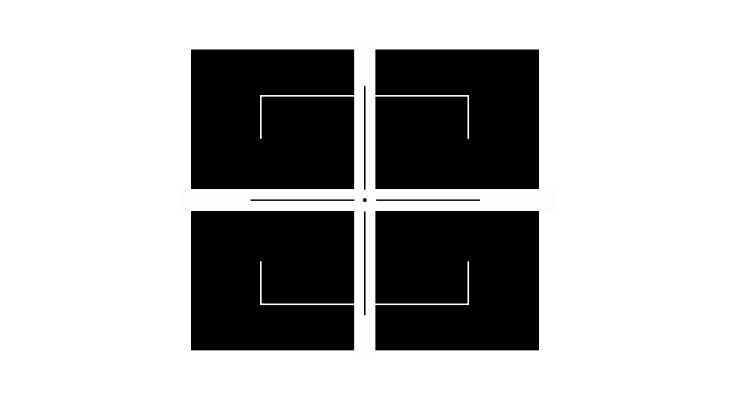

交叉在測試卡的中心和突出水平線為調整相機避免旋轉誤差//

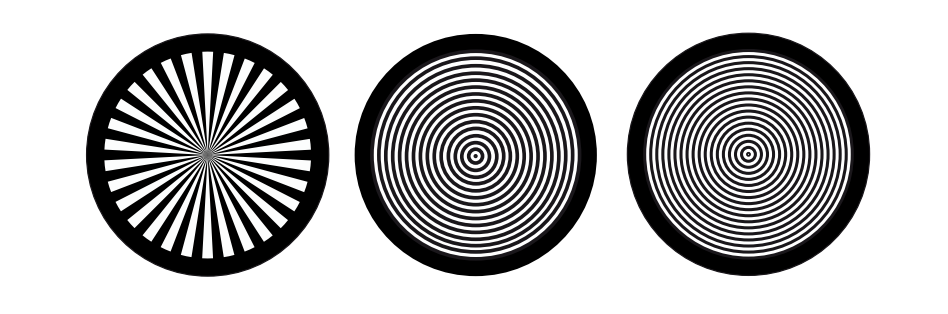

同心分辨率結構與三個不同的頻率和一個西門子明星，所有四個結構接近中心的測試卡/ /

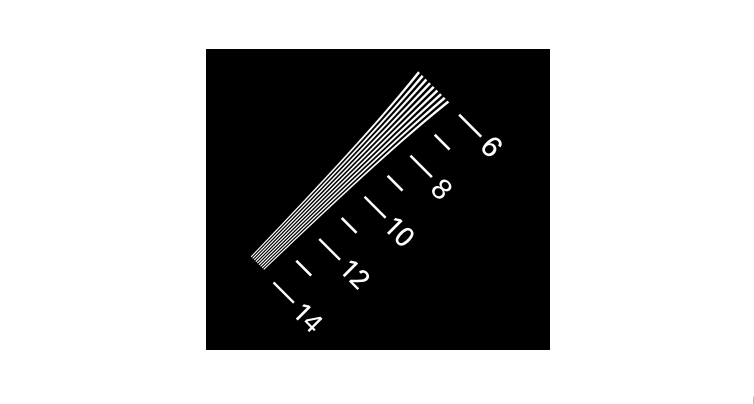

分辨率楔在圖表的四個角落檢查分辨率和再現比例//
