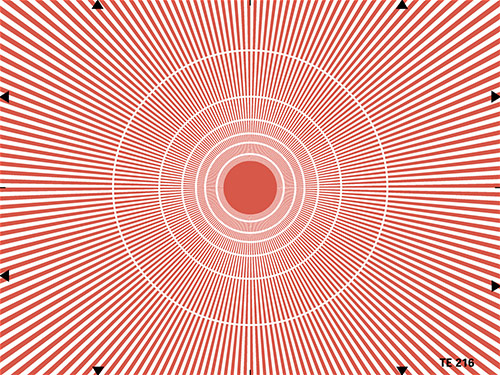

摩爾紋測試卡簡介

摩爾紋測試卡TE216用來確定調頻亮度邊帶下轉換為色度頻帶的串擾度，也就是不必要的彩色信號解調（所謂的“串色”）。

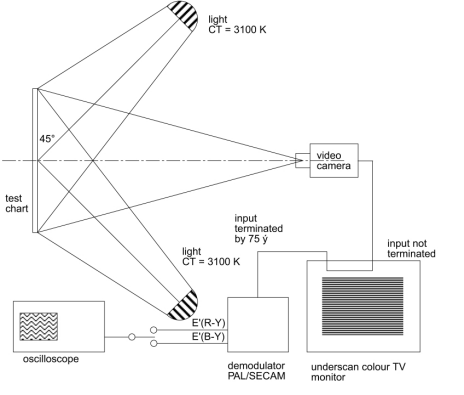

測量電路布置如圖所示。

摩爾紋測試卡拍攝條件

• 反射測試圖的目標照度應為2000 lx +/- 5％
• 透明測試圖的亮度，在白色峰值，應為636cd / m2 +/- 5％（= 2000lx）
• 被攝體照明的不均勻性應小于5％
• 光源的相關色溫應手動或自動設置為3200K +/- 100K
• 測試聊天應由攝像機拍攝，以便由箭頭限制的幀與在欠掃描模式下顯示在視頻監視器上的圖像的邊緣完全重合
• 聚焦控制應處于自動或手動模式，并應處于最佳焦點
• 增益控制應設置為“0 dB”增益
• 光學過濾器應設置為“打開位置”

對于相機性能的測量，假設相機輸出上的參考亮度水平為PAL和SECAM系統的峰值到峰值為700mV，NTSC系統的峰值到峰值為714mV（從消隱電平到峰值白色） 。

在測量以下參數時，應在矢量示波器上進行測量。

• 測量紅色矢量的幅度，并取為Vref
• 彩色拍頻信號VLC出現在矢量軸交叉點
• 色差信號的振幅VLC應與紅色矢量的振幅Vref相關，以獲得亮度串擾的程度為LC

LC（dB）= 20lg（VLC / Vref）

注意：由于亮度分量，矢量示波器上可能會顯示某些瞬變。在此測量中應忽略它們。
