伽瑪測量測試卡簡介

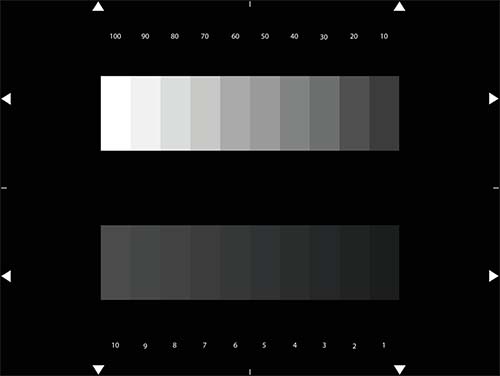

伽瑪測量測試卡TE205用于檢查相機的伽瑪設置。該圖顯示了1-10％透射的10個灰階和10-100％透射的10個灰階。

伽瑪測量測試卡顯示的兩列灰階透射值：

這些值的公差為±0.5％

使用時應設置為100％步長為700 mV，0％至0mV。

一個問題是幾個相機廠商故意“打散”黑色，以提高噪音性能。這使得很難將主黑色正確設置為0 mV。實際上，應該設置主黑色，以使黑色中的噪聲剛剛開始顯示在波形軌跡上。然后應將波形監視器（最佳選擇Tektronix 1781）設置為“相對”模式，并使用光標在黑色和100％步長上，按“參考”。范圍然后直接在％中讀出。最好使用低通或亮度濾波器來限制帶寬。這應該用在相機上選擇的所需伽馬定律來完成（除非你使用線性伽馬來校準圖表，這也假定當相機被選擇為線性時，它實際上是線性的）。然后，需要知道對于各種輸入電平應該輸出什么選擇的伽馬定律。

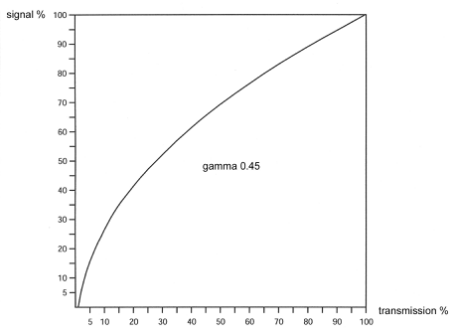

對于0.45（在整個范圍上）的伽馬，信號（％）應該是：

除了0.45伽瑪之外，還存在使用中的其它伽馬定律，即BBC。 BBC-伽馬對于第一個4％（大約）輸入具有5次的初始斜率，然后進入0.4的伽馬曲線。 4％的步進應該給出20％的輸出，20％的輸入應該給出50％的輸出。初始斜率通常是固定的，因此相機變量伽馬將被設置為從圖表的20％步長提供所需的50％輸出。
