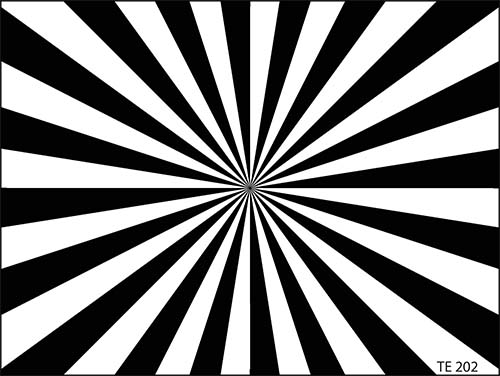

鏡頭焦距測試卡(20扇形星)TE202專為調整相機鏡頭和檢查焦距而設計
借助低傳輸濾波器和低電平照明，確保相機不會在光圈處于打開位置時過度調制。
a）光學對焦：以最大焦距調整變焦鏡頭的對焦。
b）后焦距（透鏡）：通過用調節螺絲機械調節透鏡，并通過a）優化，以最短焦距調整焦距。
c）后焦距（攝像管）：如果焦距在最大和最短焦距之間從通道到通道變化，則必須在光軸上機械地調整各個攝像管。
1.選擇白色通道。將光學焦點設置在最大焦距。使用最短的焦距和發散聚焦調整W-通道中的攝像管，直到實現最佳聚焦。如果需要通過與光學聚焦調節交替來優化。
2.在不改變光學聚焦調節和最短焦距的情況下，調整紅色和藍色攝像管管，直到達到最佳聚焦。借助于后焦距調整，在所有焦距（縮放）和與物體的恒定距離處維持圖像聚焦（聚焦調整）。
