網格測試卡(EIAJ測試卡I)
時間：2016-11-30
熱度：724
品牌：ESSER愛莎/Sine Image
型號：TE187
尺寸：可定制
材料：高清相紙/菲林
比例：4:3
類型：反射式/透射式可選
網格測試卡簡介
網格測試卡TE187設計用于電視攝像機的操作調整和控制。圓圈允許粗略的視覺評價掃描線性。線條用于調整定位，分辨率楔子用于分辨率評估。

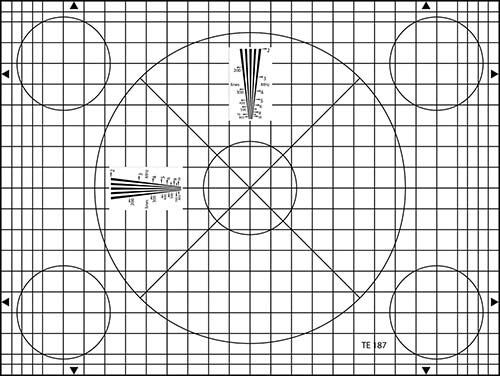

網格測試卡TE187網格結構由17條水平線和23條垂直線形成的18×24個正方形的白色背景上。
網格線的寬度為圖像寬度的0.13％。大圓形線的直徑為圖像高度的83 1/3％，5個小圓形線的直徑為圖像高度的25％。 2個分辨率楔形以0°和90°的角度布置在大圓中，對應于2-10MHz的信號頻率。 （標記以8 MHz和800線結束)
