分辨率測試卡TE176專為測量電子相機的分辨率而設計。測試圖包括交替的黑色和白色條，具有急劇的過渡，這些條的密度的空間變化是等于1的循環比的矩形函數。視頻頻率為0.5和5MHz的兩組條紋分布在畫面區域上。
視頻和空間頻率的等效是：
| CCD format | video frequency | cycles / mm | TVL / picture hight |
|
2/3 inch ? |
0.5 Mhz | 5.9 | 39 |
| 5.0 MHz | 59 | 390 | |
|
1/2 inch ? |
? | 8.1 | 39 |
| ? | 81.2 | 390 |
測量設備：視頻示波器或優選帶有存儲器的視頻示波器
測量條件：相機設置必須如下
陰影校正：ON
光圈校正：OFF
伽瑪校正：關閉
輪廓校正：關閉
顏色校正：關閉
光圈：對于2/3“CCD為F / 5.6，對于1/2”CCD為F / 4
測試圖被均勻地照明，使得對于0.5MHz的低頻突發，正確定位和聚焦照相機的輸出處的視頻信號的幅度對于黑條為0％（0V），對于白條為100％（700mV / 75Ω）。
必須注意避免在黑白電平下測量的信號的削波。可以對各種相機輸出信號進行測量，但優選地對Y亮度信號（或具有完美的B和W平衡的編碼的Y）進行測量。測量在圖像的中心進行，但在邊緣和角落處進行可以觀察透鏡的橫向色差。測量給出在5MHz的值下相機響應的對比度損失。所獲得的響應是??對比度傳遞函數（CTF）。
根據CTF計算MTF的關系為：
MTF（N）=π/ 4 [CTF（N）+ 1 / 3CTF（3N）-1 / 5CTF（5N）+ 1 / 7CTF（7N）-1 / 9CTF（9N）+ 1 / 11CTF ..]
其中N是所分析的測試圖的空間頻率; N在TVL / H中

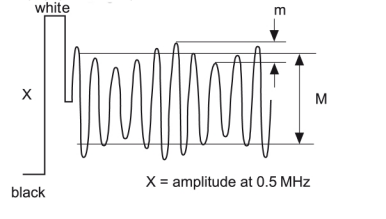

在針對給定空間頻率影響相機響應的節拍的情況下，并且僅在某些條件下，測量的信號重組調幅載波信號，如下圖所示：
調制的百分比由以下關系式定義：
％mod = M / X
信號
該頻率的干擾波紋由下式給出：
p％= m / M
測量的結果可以以表示所測量的圖像的各個區域的表格的形式呈現。
