重合測試卡簡介

重合測試卡TE174設計用于確定可能存在于主R，G，B信號之間的相對水平和垂直偏移。測試圖在白色背景上有14條水平和19條垂直黑線（寬度為圖片高度的1.3％）。

在CCD照相機中，可能存在的任何偏移主要是由于橫向光學像差，定位精準的標準鏡頭無明顯偏移。

測量設備

B / W監視器

視頻延遲，線路可在10 ns步進切換，總延遲大于200 ns

差分視頻放大器

測量條件

相機設置必須如下：

測量是對RGB輸出信號進行的

伽瑪校正：不重要

輪廓校正：關閉

顏色校正：關閉

RGB信號電平設置在50％和100％

光圈：完全打開（如果其中一個RGB圖像不夠清晰，則將光圈（F停止）設置為另一個值，然后重新對焦鏡頭。

測量程序

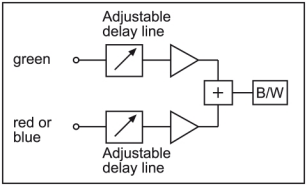

測量設備連接如下：

建議在變焦鏡頭設置為“廣角”和“遠攝”時進行測量。在某些鏡頭中，最大誤差實際上出現在“telezoom”中。

使用廣角設置，測試圖案尺寸例如為：800x600，帶“遠程”設置：400×300（A460：460×345mm）。

將相機正確地聚焦在測試圖上，并對于給定的變焦設置，在B / W監視器上觀察圖像。通過激活延遲線，R-G（或B-G）圖像的兩條垂直線疊加在圖片的給定區域中。然后直接在定義如下的圖像上讀出會聚誤差：

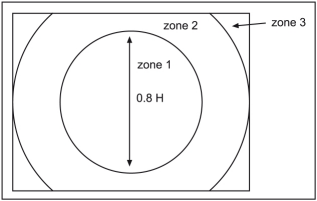

1）圓等于圖片高度的80％（區域1）
2）在區域1外部并且在直徑等于圖片寬度的100％的圓（區域2）內
3）對剩余的圖片（區域3）

結果的介紹

對于三個區域，記錄所測量的最大誤差。結果以％表示，圖像高度以及ns。必須指示鏡頭類型和變焦設置。
?

?
