HDTV通用測試圖卡簡介

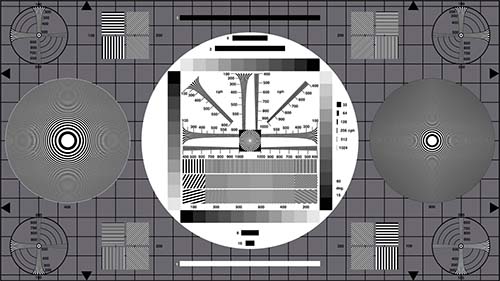

TE167測試圖設計用于HDTV攝像機的一般評估。它由灰度，圓形圖，網格，扇形星，多波束和分辨率楔組成。

在D = 0.15的灰度中，四個灰度的密度從D = 0.15增加到D = 1.65（對比度= 40：1）。周圍的灰色區域具有D≈0.75的密度。在該灰色區域上存在對應于電子網格生成器的網格的25/15網格。

測試圖主要用于電子照相機的傳輸特性的方位評估。圓形圖和網格允許評估幾何形狀。
位于中心的小扇星星作為聚焦輔助。

數字表示分辨率 - 獨立于標準 - 以cph為單位（每個圖像高度的周期）。要讀取“行”中的分辨率，只需將這些值加倍。以MHz為單位的轉換因標準而異（見表）。

分辨率可以通過在0°，45°和90°（高達1000cph = 2000線）的分辨率楔形在圖像中心的上部可視地確定。在中心下方，具有100,200,300,400,500和600cph的多脈沖串的三行位于靠近圖像中心的較高頻率的場。兩個底部行的多脈沖與水平線傾斜30°和15°。三行主要用于電子測量，底行還允許粗略測量垂直分辨率。

位于灰度級之上和之下的水平條給出關于中頻范圍（條紋）中的傳輸特性的信息。

借助灰度級可以粗略地評估半色調再現，然而由于白色周圍區域，不可能進行精確的評估。

在左側和右側兩個波帶片位于，左邊一個達到局部頻率400 cph和右邊的800 cph。波帶片用于確定電視攝像機和電視傳輸系統的以下特性：

• 水平，垂直和對角方向的分辨率
• 分辨率取決于掃描的位置
• 水平和垂直孔徑校正的影響
• 區域板和電視光柵之間的干擾影響。彩色顯像管的蔭罩結構
• 相機水平和垂直移動（或測試圖）時的反應：動態分辨率;臨時干擾。
