幾何對準定標測試圖卡簡介

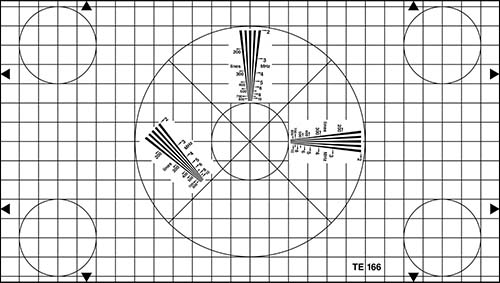

在淺色背景上布置有25條水平線和15條垂直線的網格結構。 網格線的寬度為圖片寬度的0.13％。 大圓形線的直徑為圖像高度的82％，5個小圓形線的直徑為圖像高度的27.4％。 在大圓形線內部，3個分辨率楔形以0°，90°和135°布置，對應于2-12MHz的信號頻率（標記以10MHz或800TV線結束）。

幾何對準定標測試圖卡用途

測試圖卡設計用于電子照相機的操作對準和檢查。 圓形線允許對幾何形狀進行粗略的視覺評估。 網格線用于調整定位誤差。 楔形用于分辨率的評估。
