靜態分辨率測試圖TE159是專為測量水平的靜態分辨率。它顯示了垂直條，它給出了一個正弦視頻響應的密度變化。這是首選的一個矩形函數的測試模式，因為這是事實上可能產生的諧波頻率降低分辨率的測量，由于已知“相機”中的“摩爾紋”現象，可能損害分辨率測量。條形圖產生0.5,1,1.5,2,2.5,3,4,5,6MHz的頻率。
測量設備：視頻示波器或優選帶有存儲器的視頻示波器。
陰影校正：開
光圈校正：OFF
伽瑪校正：關閉
輪廓校正：關閉
顏色校正：關閉
光圈：對于2/3“CCD為F / 5.6，對于1/2”CCD為F / 4
測試圖被均勻地照明，使得對于0.5MHz的低頻突發，正確定位和聚焦照相機的輸出處的視頻信號的幅度對于斑馬條的黑色條為0％（0V），并且100％ （700mV / 75歐姆）對于斑馬條的白色條。

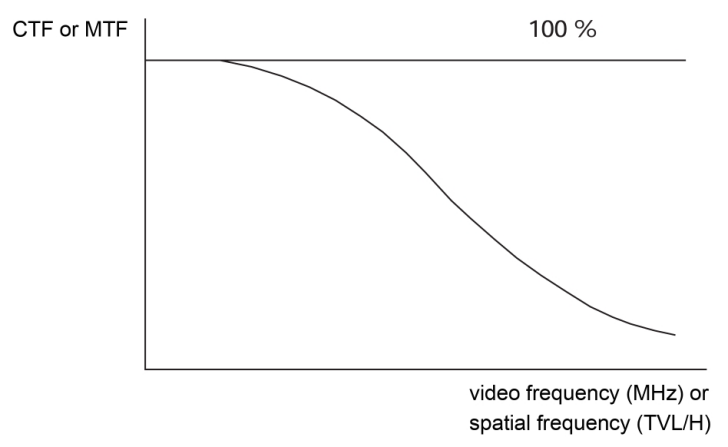

必須注意避免在黑白電平下測量的信號的削波?？梢詫Ω鞣N相機輸出信號進行測量，但優選地對Y亮度信號（或具有完美的B和W平衡的編碼的Y）進行測量。測量給出在5MHz的值處的相機響應的對比度損失，在測試圖的其他頻率處的響應的測量。對于該測量，推薦使用0.5,2,3,5和6MHz的頻率脈沖。所獲得的響應是??調制傳遞函數（MTF）。

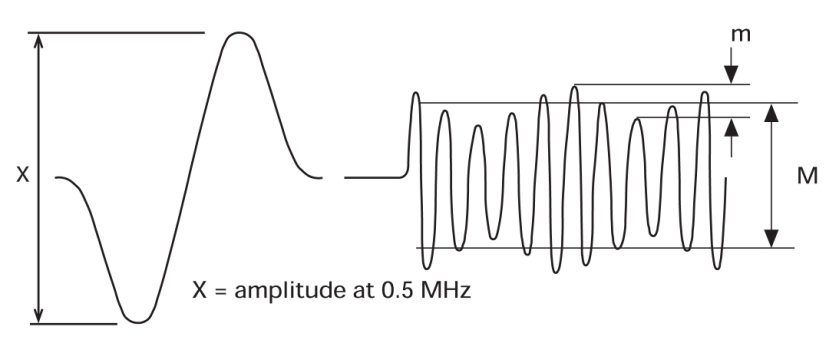

在針對給定空間頻率影響相機響應的節拍的情況下，并且僅在特定條件下，測量的信號重組調幅載波信號，如下圖所示：
調制的百分比然后由以下關系式定義：％mod = M / X
此頻率下的干擾波紋由下式給出：p％= m / M
