頻率響應測試圖卡簡介

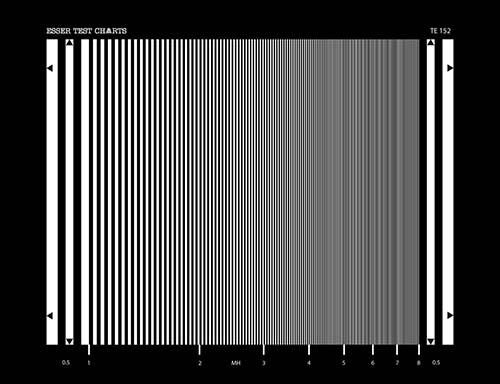

頻率響應測試圖卡TE152用于檢查攝像機的頻率響應。測試圖在整個圖像區域上顯示范圍從1到8 MHz的線光柵。

在線柵格（在黑色周圍區域）下面有具有相應MHz數字的線標記。 圖像左側和右側的條（每側2個黑色和白色周期）的頻率為0.5 MHz，用作參考值。 線光柵的寬度逐步減小，但不在黑白周期內。 在兩個MHz周期的白色整數之間，條寬度以20個常規步長減小。

在示波器的幫助下，可以檢查攝像機的頻率響應。 為此，將實際測試圖形圖像外部的MHz標記帶入照相機圖像是有用的。
