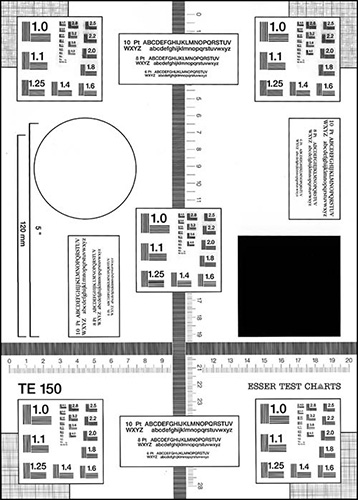

旋轉掃描測試圖卡TE150設計用于評估掃描裝置的圖像質量。 測試圖由不同的模式和網格組成。
測試卡可以做成箔片或者反射測試圖，可以選擇正的（見圖）或者負的。箔片的厚度為0.10或0.018mm。圖像尺寸297x210cm（DIN A4），外形尺寸為303x216±1mm。
旋轉掃描測試圖卡有以下部分組成：

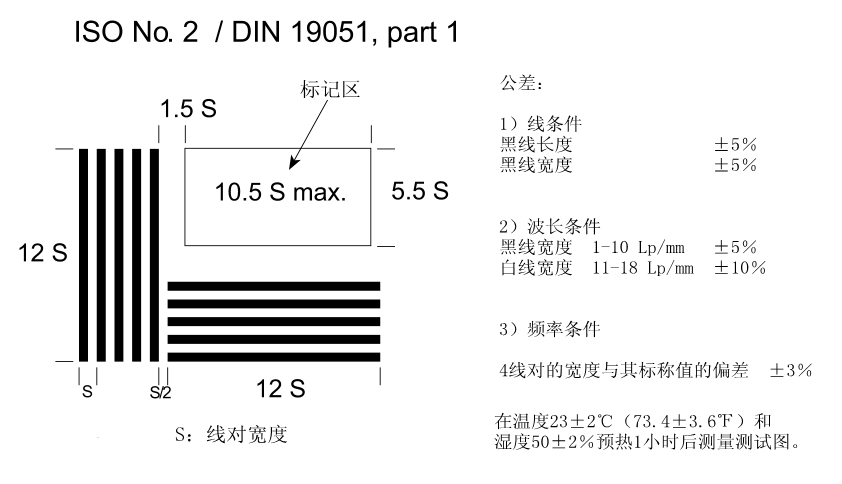

ISO的No.2測試模式由26組2x5的線對以彼此成為直角的方式分布在圖像上。線對具有1.0至18線對/毫米的標稱值。標稱值通過系數1.225從一組向另一組增加，即線對/毫米值每6組后加倍。
測試圖滿足了在ISO/ DIN19051給出的三個條件（見上方的框）*。
測試圖案被設計用于掃描裝置的圖像質量評估。
圓形透明（白色）和平方不透明（黑色）的區域用于測量圖像的密度。
圖像中文本字段可以實現圖像文字再現評估。
長度標記為120 mm。 5“用于檢查為圖像選擇的縮小比例。 角落中的mm網格允許評估圖像邊緣處的失真。
測試圖的密度是：
透射式：透明圖像區域0.04; 黑色圖像面積> 3.0
反射式：圖片白色0.07，黑色1.6
*在測試圖TE150上，ISO測試圖案顯示以下偏差（在允許的公差范圍內）：條的長度為11.75 S.標記組“1.25”超過最大寬度10.5 S.
