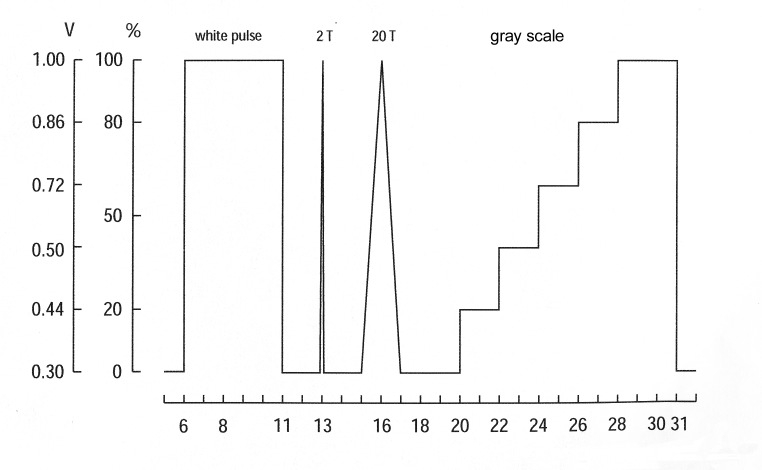

信號分析儀測試卡TE145設計為了測量根據CCIR建議精確設置的569的幾個信號參數。它由灰度，顏色漸變，不同尺寸的灰色和黑色條組成。
可以測量不同制造商生產的信號測量分析儀。
1、白色脈沖的幅值
被定義為在白色脈沖的中間和灰度信號之前黑色電平的信號差。
2、白色脈沖的斜率
被定義為在前沿的50％值之后1μs的白色脈沖的信號電平與行進邊緣的50％值之前的1μs之間的差。
3、平滑下白色脈沖
被定義為白色脈沖的信號電平之間的差值，在前沿的50％值之后0.4μs和1μs。
4、黑信號的信號整形（Streaking）
定義為在白色后沿的50％電平之后0.4和1μs之間的電平差。
5、基線失真
被定義為在白色后沿的50％值之后0.4μs的白色脈沖電平與在灰度級開始之前4μs的黑色電平之間的差。
6、2T脈沖幅度
定義為2T脈沖的峰值電平和灰度開始之前的4μs的黑色之間的差。
7、2T過沖/次諧波振蕩
利用該測量，應該記錄可能存在的第一次諧波振蕩和在2T脈沖的后沿之后的第一過沖。
8、2T脈沖失真
通過該測量，可以證明，如果相對于零電平的2T脈沖失真適合具有限定寬度的限定公差方案。 2T脈沖失真，其甚至在任何點接觸該方案，通過方案的寬度在+/- 800ns來描述。
9、20T彩色副載波（CSC）的大小
定義為20T脈沖的CSC比例的峰峰值。必須記錄CSC的振幅與白脈沖振幅的百分比中的白脈沖的振幅的偏差。
10、灰度 - 亮度延遲不等式
定義為20T脈沖的低頻率和CSC頻率比例之間的延遲時間t。延遲時間亮度 - 色度必須以ns記錄。如果20T脈沖的CSC頻繁部分的對稱軸比20T脈沖的低頻部分的對稱軸晚出現，則為正。
11、20T互調色度亮度
被定義為20T脈沖的低頻部分的振幅與白脈沖的振幅的一半之間的差。
12、亮度非線性
定義為灰度級的最大步長（Lmax）和最小步長（Lmin）的差。亮度非線性必須報告為LNL =（Lmax-Lmin）/ Lmax×100（％）
13、信噪比（S / N比）
定義為特定線（主要是垂直消隱）或其一部分中的白脈沖電平與帶寬有限統計噪聲的有效值的比率。通常噪聲在線22或線22和335中測量。
14、絕對運行時間
定義為20T脈沖的低頻或CSC部分需要穿過測量對象的時間。絕對運行時間必須以ns為單位報告。
