HDTV分辨率測試圖卡TE124用于檢查高清攝像機分辨率特性，測試圖卡水平垂直比例為16:9，圖形中間由9模塊組成，每個模塊由包含42個分辨率塊。四個拐角區域每個有20個分辨率塊。

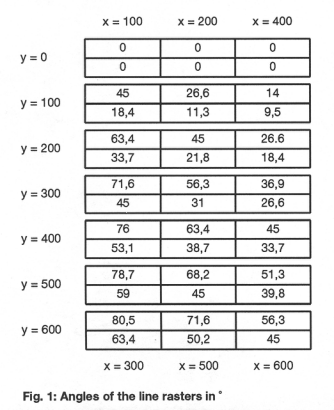

分辨率圖案按照x和y的本振頻率滿100CPH的方式分布。因此，當y≠0時的任何圖案的分辨率線的角度都是不同的。每個圖案的角度如圖1所示。下部和中心模塊角被旋轉90°與其他模塊進行比較。
頻率用CPH（每高度周期）表示。為更好的調查頻率表示只有4個外模塊和5個內模塊。x只表示7(5)模式的兩行。X=100、200和400表示圖像上半部分辨率圖案，x=300、500和600表示圖像下半部分辨率圖案。
這張測試圖卡特別適合用于示波器測量。還可以進一步進行頻率分析器的測量，本文不做詳細描述。示波器被觸發以一個確定行。圖案中這條線的位置取決于本振頻率。這個比較容易，如果想選中行可以按顯示器，通常為相機控制單元。這張測試圖最大的優勢是許多周期具有相同的頻率，可以提高測量精度。分辨率模塊測試結果使用數字存儲示波器可以減低噪聲，但也會引起突發傅立葉變化。

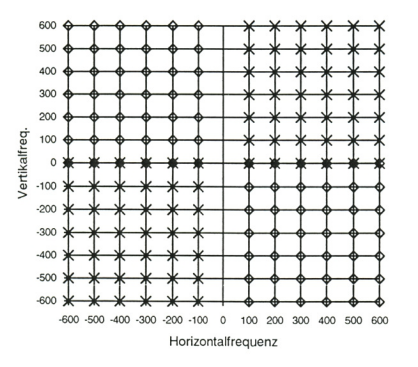

相機的調制傳遞函數可以通過TE124測試圖13x6個測試點（如圖2）確定，但是最高頻率點將不被分辨。因為衡量電視線結構中這種模式測量的難度，水平分辨模式測量故意變忽略掉。調制傳遞函數是對稱點(因此在圖2中顯示了每一個測試點兩次),但對于閥相機MTF是不對稱的軸,因此線模式是兩個對角線方向的。在SAM區域內定義MTF的兩個部分，測試圖可以旋轉180°。因此在分辨率模塊上的對角線方向發生變化?？梢詼p少角落分辨率模塊的測量數量。
一個由優選于相對不均勻的諧波的六塊分辨率模塊組成分組。這是傅立葉變化或頻率分析器評估的一個優點。
