HDTV分辨率測試圖卡簡介

HDTV分辨率測試圖卡TE118為檢測高清攝像機分辨率特性而研發的。圖像中頻率用CPH表示。

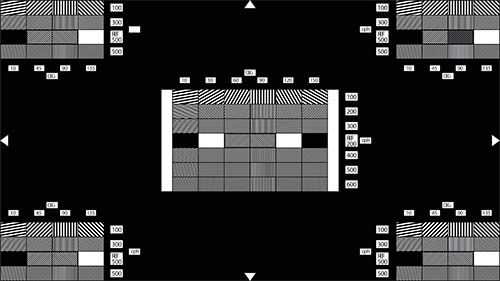

在黑色背景上（啞光漆，D=1.4）五塊不同線柵格和黑白參考域。線柵格有不同的傾斜角度。它們的角度位置（DEG=度）的白色區域各行情況如下所述。頻率表示在每一行的側面以及白色區域內。在每個區域45°和135讀角處200CPH的線柵格以及黑色和白色區域（白色區域密度D=0.1，BaSO4=0）作為參考值。大視角位于測試圖的中心顯示100、200、300、400、500和600CPH線柵格，分別以10，30，60，90，120和150℃的角度傾斜。HDTV分辨率測試圖卡四角的模塊分別是100、300和500CPH線柵格，以角度10、45、90和135°傾斜。

一方面角度位置可以避免混合重疊，另一方面不同傾斜角度的圖像光柵線在檢測分辨時可能給出結果也不同。
