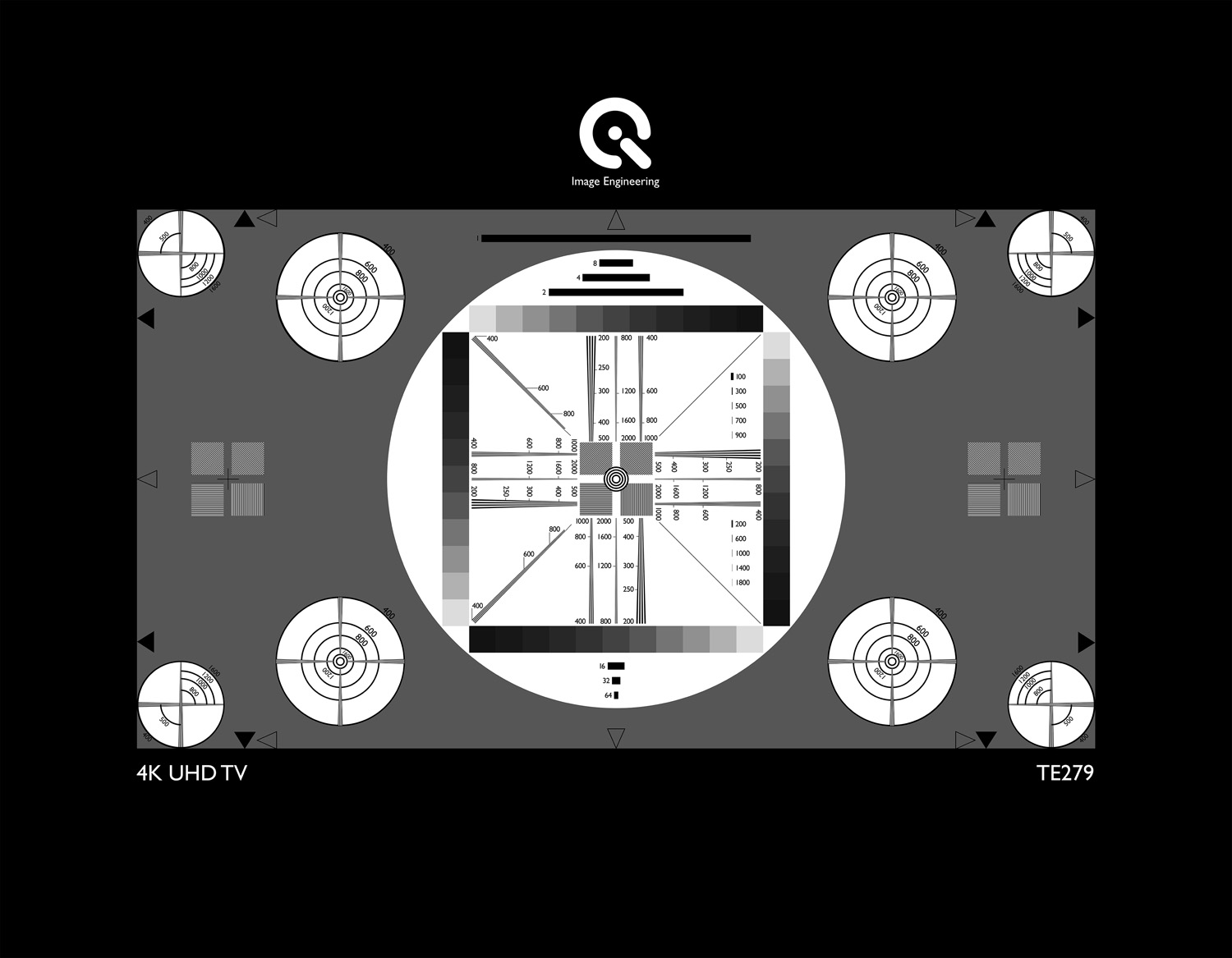

TE279分辨率測試圖卡是為快速評估（主要是視覺評估）4K超高清電視相機的傳輸特性而設計的。
TE279測試卡是以灰色為背景（D=0.75;透射率=18%），在中間有個白色的大圓圈，里面分布了灰階條和分辨率楔形線條。在中間圓圈的兩邊，排列了四個帶有分辨率楔形線條的小圓圈。
16:9的格式是由位于水平和豎直中間線上的四個箭頭所標示的。另外，在圖片的上部和底部邊緣處，四個箭頭靠近圓圈的位置標示了4:3的格式。
在白色圓圈的四個方向上各有一個11階灰階條。這些灰階條從D=0.15到D=1.65以同等的線性距離增長，用于測試相機半色調再現性。然而由于周圍的白色區域，測試結果會更有質量。
分辨率測試卡上的所有頻率值都用cph（每單位像高的線數）表示。在中央大圓圈里，水平及豎直地排列了三條不同頻率的分辨率楔形線條。它們的頻率分別是從200到500,400到1000,800到2000cph。另外，在45度角交叉的兩條分辨率楔形線條產生頻率為400到1000cph。
在分辨率測試卡的正中心及左右兩側，有四個線光柵方格，傾斜的角度分別 為0°，45°，90°，135°。它們產生了一個400cph的頻率。那些傾斜角度為45°及135°的線光柵方格在水平及豎直方向上（由于他們的傾向）生成了不同的頻率。
中央大圓外面的八個小圓分別安排用于16:9 和4:3格式。其中較大的圓有十字形分辨率楔形線條。這些圓環用來標示水平和豎直方向上的分辨率，同時也可以用于檢測幾何失真。分別可顯示400，600，800，1200及1600cph的分辨率。位于角落的四個圓有更長的分辨率楔形線條，它們的交叉點是640cph，并且標有從400到1600cph的刻度。
在測試卡的中間，白色和灰色區域內排列有七條桿元圖，長度依次為1（=像高的一半），2,4,8,16,32及64cph。從左到右的豎直灰階條那有5個額外的短條，范圍從100到900及從200到1800cph。
