自動對焦在許多具有可變焦距的相機系統應用中起主要作用，包括消費電子設備。現在客戶購買相機都會相機系統能夠在各種距離處聚焦。但是在相機上的光學系統只允許與相機的一定距離一次聚焦（這通常被稱為景深或聚焦深度）。距離物體最聚焦的相機的距離，實際上是該范圍的中心，是聚焦距離-自動聚焦系統在相機中的作用每次都精確地設置點。
我們將自動對焦一致性稱為相機正確地重復聚焦在給定點上的能力。為了確定這個點是否在焦點上，我們測量在該距離處的對象(分辨率測試卡)的銳度。通過拍攝測試卡的許多圖像，并讓每次自動對焦系統重置，并多次嘗試重新聚焦分辨率測試卡這樣一來我們可以判斷相機系統是否一致地聚焦。通過檢查從這些圖像拍攝結果計算的MTF50值(一種與所感知的清晰度良好相關的共同客觀圖像質量度量)我們可以判斷拍攝之間的銳度是否不同，并因此判斷測試卡上的聚焦精度是否變化。
Imatest自動對焦一致性模塊分析從Imatest銳度圖（如SFRplus測試卡圖表，eSFR-ISO分辨率測試卡或新的自動對焦測試圖卡）的固定距離處拍攝的一組圖像的銳度（特別是MTF50）結果。 然后，用戶可以使用Imatest圖像分析軟件中的SFR，SFRplus或eSFR-ISO模塊從這些映像生成MTF50值。自動聚焦一致性模塊是一個后處理器，對這些分析的輸出進行運算，并將其合并為更有用的形式。 您可以從中找到更詳細的測試過程描述。
?
?

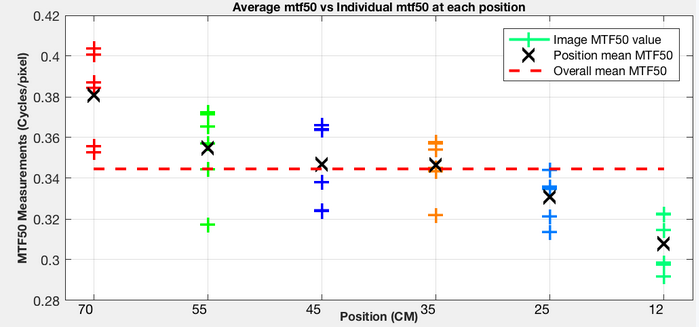

在上圖中每個x軸的數值位置表示從圖表到相機的距離。在每個位置垂直鋪展的彩色數據標記表示在該圖表距離處拍攝的圖像計算的MTF50值。給定距離處的自動聚焦系統的一致性與在該距離處拍攝的圖像的MTF50值擴展的緊密度相關。 該傳播越窄，自動聚焦系統越一致。為了確定系統的一致性是否取決于距離(也許它是在某一時間比較容易聚焦在附近的點,但往往失敗的遙遠的點），這個分析在許多測試距離重復，如上圖。
