色彩還原指彩色CCD、CMOS經過拍攝加工后，彩色攝影畫面的色彩大體上和原景物的色彩相一致。影響色彩還原的因素有CCD、CMOS的性能，攝影鏡頭的質量，光線的色溫等。今天我們通過在D65光源下測試攝像頭對色彩的還原能力來聊聊如何使用Imatest進行色彩還原測試。

具體測試步驟如下：

1.調節攝像頭的驅動參數調試到最佳，攝像頭拍照相關的參數設置為普通模式，如白平衡設置為自動，曝光設為自動等；

2.調節光源及照度到指定的標準

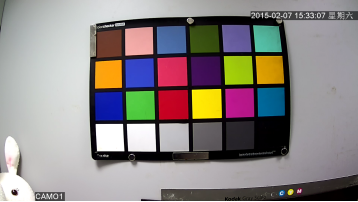

3.將24色色卡置于燈箱正面中心，色卡中心與邊緣照度不大于10%。調節攝像頭位置，使攝像頭正對色卡中心，并使標板占據模組預覽畫面75%以上，待圖像穩定后拍照。

4.打開Imatest軟件，在colorcheck中導入對應的圖片，選擇合適的測試范圍，軟件會協助判斷24color框的位置，可使用左側功能鍵作微調，務必將24color都選在框內，選擇“Yes,Continus”進行下一步

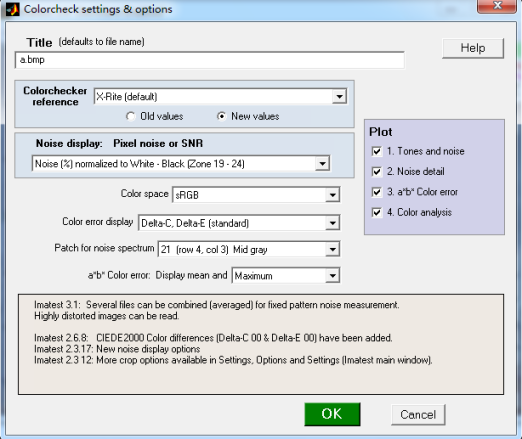

5.選擇"OK"進入下一步

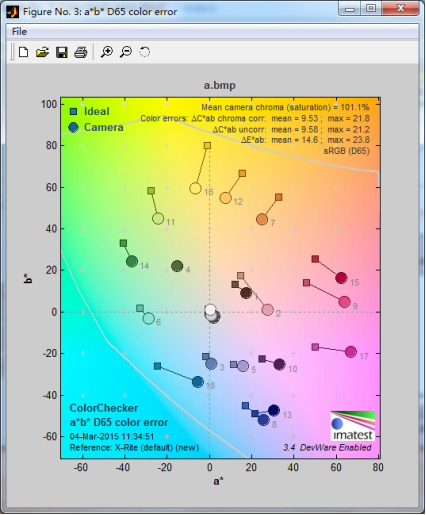

6.測試結果

在此圖片對應可以看到
?ideal：表示理想值
●Camera：表示攝像頭的實際測得值

Saturation（飽和度）：越高顏色越鮮艷，其中Sat=101.1%
ΔC*ab mean=9.53;max=21.8
ΔE*ab mean=14.6;max=23.8

其中ΔC，ΔE表示色彩正確度誤差，一般而言值越小表示越接近真實顏色SRGB，也表示攝像模組的顏色誤差越小，顏色越好，ΔE*ab計算色度差（C）外，還加入明度差（Y）。
測試攝像模組相對色版24色的表現和色版標準顏色的差異，相機表現的色彩和原始色彩相對較大，數值越大，同樣的顏色，方形與圓形越遠，則此顏色的傾向越大，色彩差異值不能說越小越好，因為這一數值是24顏色的綜合差異值。

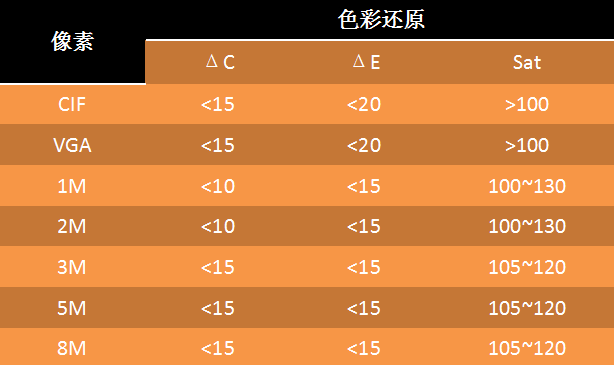

7.色彩還原判定標準
