3nh推出一款使用于廣角測量的球形光源箱，能夠使用高視角相機對分辨率測試卡拍攝進行分辨率質量測量。了解更多相關信息可以查看我們相關資料也可以電話咨詢我們技術人員。

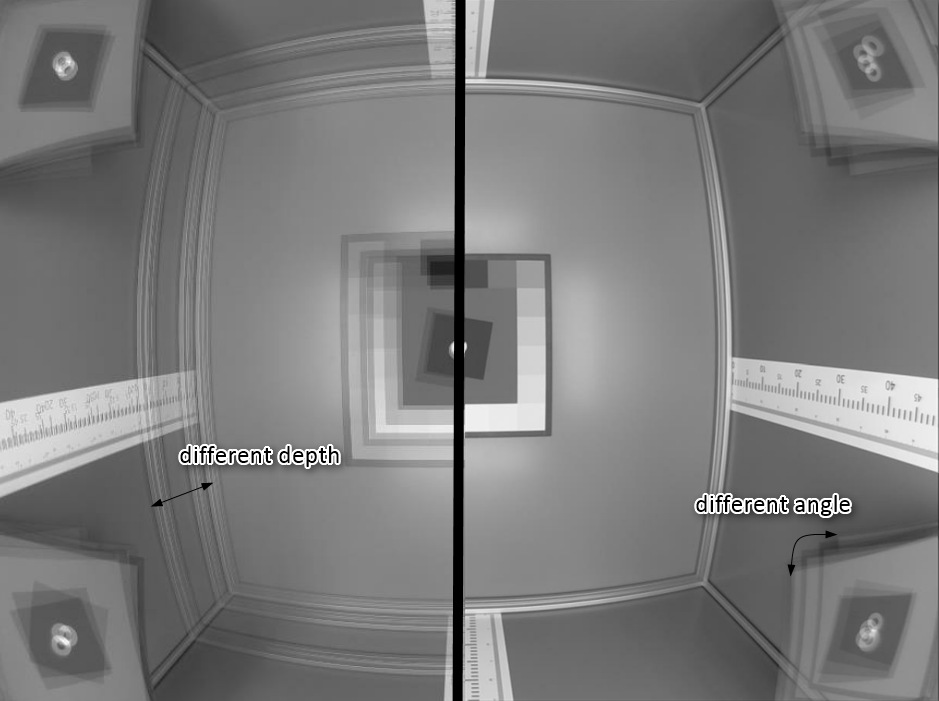

圖像1：在球形光源中使用相同設備拍攝的幾張圖像的投影

在這個測量中有幾個自由度，所以分辨率測試卡分析的結果可能差別很大。這些自由度范圍從固有的相機參數（焦距，光圈等）到球形光源的硬件設置（測試卡的位置和角度等）。這些參數的影響很難預測，但是如果應用一些規則，結果的變化將被最小化。為了獲得最穩定和可重復的結果，我們想提出一些建議：

建議一

嘗試安排子圖表，使傾斜的邊緣出現在15°左右。應避免垂直和水平的邊緣！

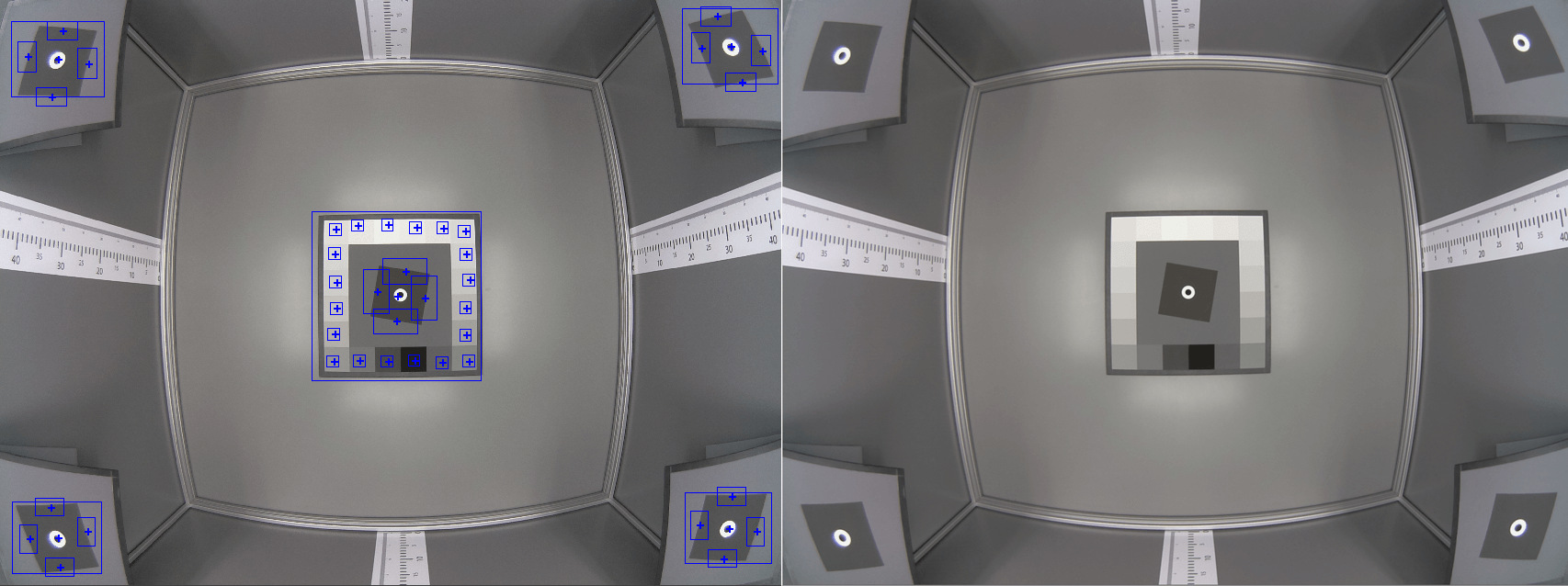

圖像2：傾斜的邊角

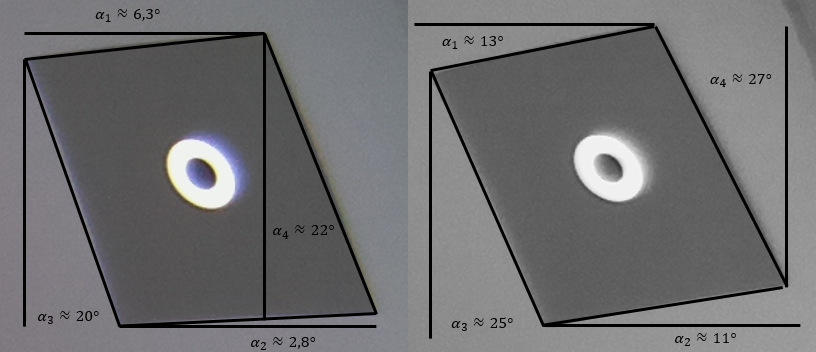

調整攝像機的位置后，需要將子圖正確放置在所需位置的視野（圖像4 -?中心）。在這種情況下，“恰當”意味著每個角度的傾斜應與圖2（右）中所示的類似。因為可能沒有足夠的像素進行過采樣（圖2，左），所以由于SFR算法的低傾斜度可能會導致結果不準確。

建議二

記錄所有設置?-?包括相機設置，相機的x位置，子圖卡位置和子圖卡角度等，以最小化分析結果之間的差異。

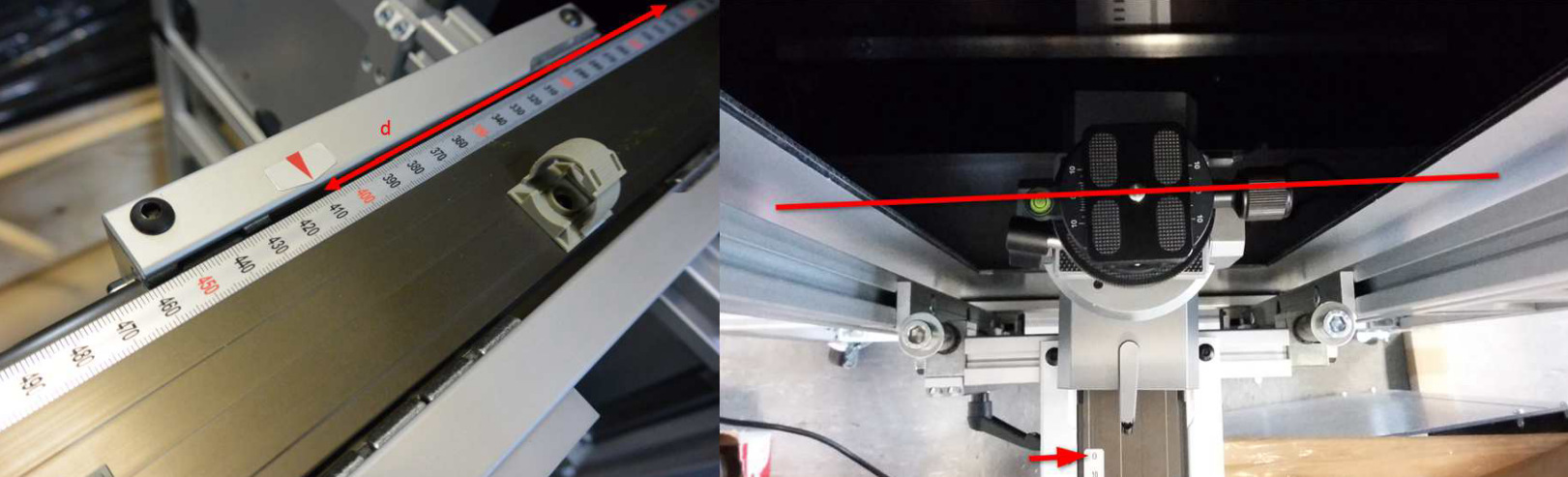

相機的x/z位置可以使用直線單元上/下的直尺記錄。該位置是固定的設計，但可能會有所不同，由于相機的自定義安裝系統，因此，也應記錄。

子圖的位置必須使用磁帶手動記錄（見圖4，右）。獲取子圖的角度最簡單的方法是測量等腰三角形的底部?-?見圖4紅色箭頭。

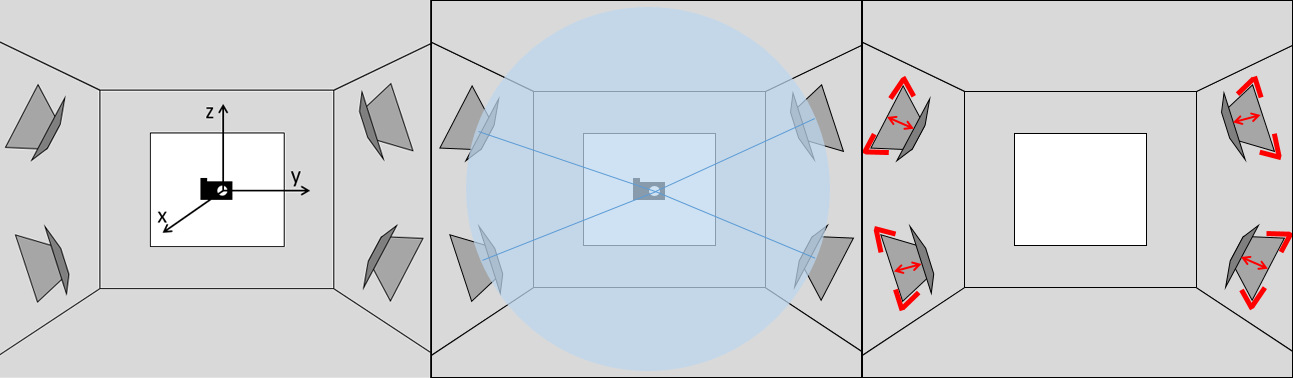

圖4：坐標系，圖表排列，子圖的標記

建議三

如果比較類似的設備，首先確定您的系統的準確性。這將有助于你解釋你的結果，因為相機的數據輸出會有所不同。

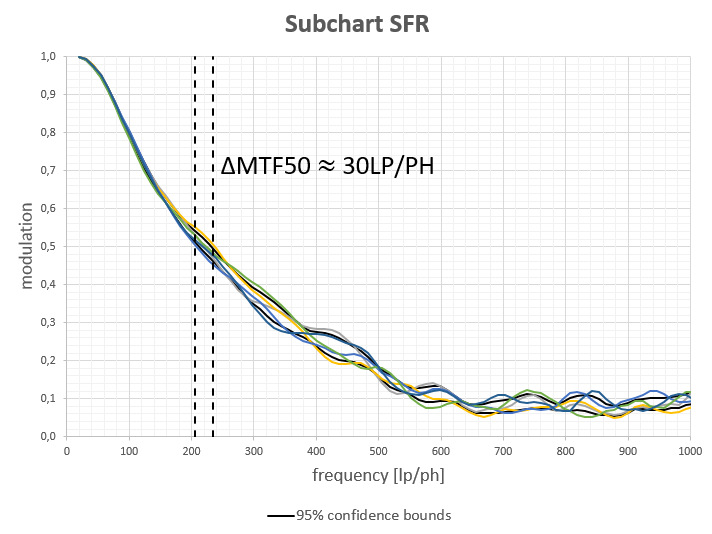

這是一個更一般的建議，因為即使沒有關于球形光源硬件的更改，您也應該知道結果的精確程度。應從相同的球形光源設置中獲取一組圖像（> 30），并在衍生值處進行研究（例如，MTF50 -?見圖1）。

建議四

如果專業分辨率測試卡軟件產生分辨率分析，請確保中心目標高度在25％-30％左右，其他子圖高度在20％-25％左右。?
