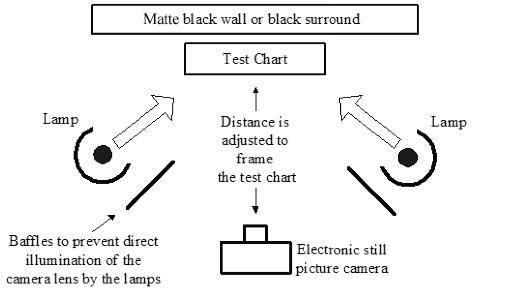

測試卡的照明

測試卡的亮度應足以提供一個可接受的相機輸出信號電平。光線應均勻地照射在測試卡表面，在圖表的任何位置的照度應控制在圖表的中心照度±10%。照明直射光源應被阻止，以防止由照明光源直接照射相機鏡頭。測試卡的周圍區域應低反射率，減少光線的光。測試卡應該不受任何其它反射光的干擾。

?

相機畫幅和鏡頭焦距設置

相機應定位為正確的畫幅。垂直的框架箭頭是用來調整放大率和水平箭頭是用來中心的目標水平。中心的垂直黑框箭頭的提示應該是完全可見的，中心的白色幀箭頭的提示不應該是可見的。目標應為導向，以使圖的水平方向與水平攝像機線框線大致平行。相機和測試卡之間的近似距離應與測量結果一起報告

相機對焦

相機的對焦設置將通過相機自身的對焦系統或通過在不同焦點的設置進行了一系列的圖像捕捉，并選擇焦點設置在空間頻率約1 / 4的相機Nyquist頻率提供了最高的平均調制電平. （在一個彩色攝像機，這樣奈奎斯特頻率的單色圖像傳感器的概念沒有彩色濾光陣列）. 自動對焦精度往往是有限的，這種限制可能會對結果產生影響。

相機的其它設定

該相機的鏡頭光圈（如可調）和曝光時間應調整，以提供接近最大信號電平從白色測試目標區域。該設置不應該導致信號的中斷，在測試圖的白色或黑色區域中的信號或區域的邊緣轉換時。電子靜止圖像相機可能包括圖像壓縮，以減少圖像文件的大小，并允許更多的圖像被存儲。使用圖像壓縮可以顯著影響分辨率測量。有些相機有開關，讓相機在各種壓縮或分辨率模式操作。可能影響測量結果的所有攝像機設置的值，包括鏡頭焦距、光圈和圖像質量（即記錄像素數或壓縮）模式（如可調）應與測量結果一起報告。

白平衡

彩色攝像機需要對攝像機的白平衡進行調整。規定適當的白平衡[相等的紅、綠和藍（RGB）提供的照明光源信號水平]，請參考 ISO 14524

亮度和顏色測量

分辨率的測量通常是在攝像機的亮度信號上進行的。對于不提供亮度輸出信號的彩色攝像機，應將亮度信號從顏色記錄的適當組合中形成，而不是從一個單一通道如綠色。讀者可以參考ISO 12232的亮度信號計算。彩色過濾分辨率測量可以進行如描述的信息附錄G。

伽瑪校正

從一個電子靜止圖像相機的圖像的信號可能會是一個非線性函數的場景亮度值。自從SFR測量被定義為一種線性輸出信號, 對于那些將影響SFR值的非線性響應信號, 在專業分析前，這個非線性型號將被線性化.?線性化是通過運用相機OECF逆輸出信號到一個查找表或相應的方程。這種OECF的測量在ISO 14524被規定，使用標準的OECF測試圖或使用集成OECF測試功能的分辨率卡。
