反射式：由前面照明的反射的分辨率測試卡

透射式：可由后面照明的透射分辨率測試卡

尺寸：

測試卡影像寬高比可選擇16:9、3:2、4:3和1:1，在測試Cellphone Camera Module的分辨率時，一般都選取4:3區域。

單位：

用相高每的線寬來表示，標記為LW/PH

測試單元

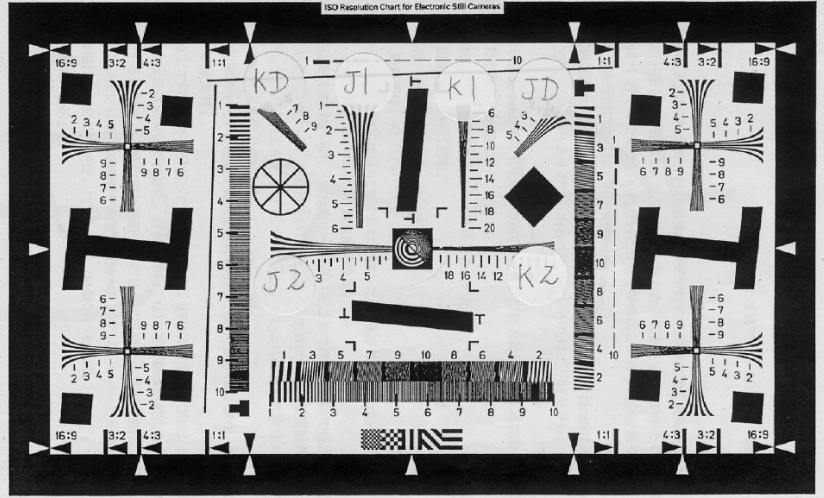

主要使用其中的水平方向的J1、K1：垂直方向的J2、K2:傾斜45度方向的JD、KD樣式，另外還有四角的十字區域。

各測試單元的測試內容：

J1、K1：用于測量中心的水平可視分辨率，擁有100~2000LW/PH的測試范圍；

J2、K2：用于測量中心的垂直可視分辨率，擁有100~2000LW/PH的測試范圍；

JD、KD：用于測量斜45度的可視分辨率，擁有100~1000LW/PH的測試范圍；

四角十字型測試單元：用于測量四角的水平和垂直可視分辨率，擁有100~1000LW/PH的測試范圍。

透射式分辨率測試卡測試條件

分辨率測試卡反射式的照明方式如下圖所示，測試卡任一白色區的亮度應在測試卡中心區平均亮度的±10%的范圍內。并應避免鏡頭被光源直接照射。測試卡周圍區域應具有低反射系數。分辨率測試卡應屏蔽任何反射光，并應具有有效光譜中性。應使用日光或ISO7589給定的白熾燈光。

?

?

透射式分辨率測試卡需要在均勻光源背景下進行測試。

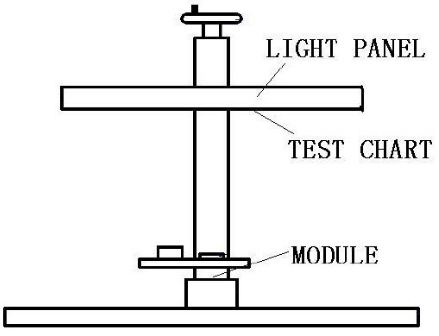

右圖為已經安裝好了正在上使用的透射式分辨率測試卡示意圖。

?

?

首先，一般來講對于某一手機相機模組而言。測試分辨率時的拍攝距離取決于該模組的對焦距離。即將模組放在對焦距離的位置拍攝ISO12233分辨率測試卡。

確定好拍攝距離后，原則上應當選擇正好能讓有效高度正好充滿畫面的分辨率測試卡。實際上完全按照該要求拍攝有一定難度，因此也可拍攝得稍小或稍大，但后續需要將此時的讀數換算成正確的分辨率值。

在正好讓測試卡有效高度充滿畫面時，測試卡得4:3區域也應該正好充滿畫面。在取景偏大或偏小的情況下，應盡量使4:3區域中的J1、K1、J2、K2、JD、KD處于畫面中心。

測試四角分辨率時，要分別將四角上的十字型測試單元置于畫面角落。實際操作可以將分辨率測試卡16:9端線貼在畫面外框，測量這一端上下兩個角的分辨率，在測另一側兩個角的分辨率。

?

?

Camera的拍攝設置包括：曝光時間、白平衡、亮度、色彩、Gamma校正、拍攝模式等

相機模組在Demo board上進行測試時，通常采用默認的設置拍攝既可。

相機模組在手機上進行測試時，需要選擇預設定的設置，即不加強任何效果下進行拍攝，并且一下壓縮的分辨率模式下拍攝或保存。若特殊效果下拍攝測試，需要給出說明。

依劇CIPA標準，可使用軟件HYRes判定極限分辨率。

使用HYRes讀數的方法；

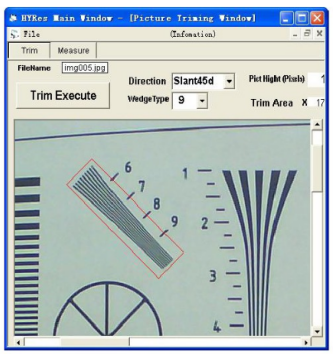

A.用HYRes軟件打開圖片，裁剪出讀數區域。選定后，點擊Trim Execute。

注意，裁剪需要選擇正確的線形（Wedge Type）和方向（Direction）。

?

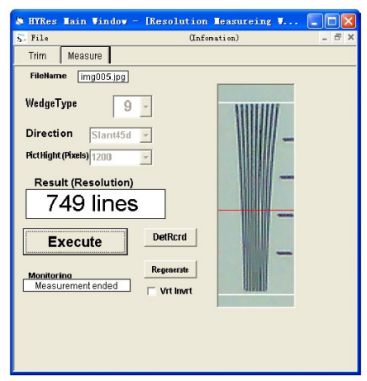

B.進入讀數界面，點擊Execute，自動讀出線數。

注意，如果拍攝的圖片拍攝質量不好或者圖片拍攝質量不好或者不圖片線條收到信號干擾嚴重時，可能無法讀出數值。此時，仍然需要通過目測來讀數。

?

?

如果圖片中ISO12233分辨率測試卡的4:3區域正好充滿，則讀數即為這時的分辨率測試數值。

如果圖片中ISO12233分辨率測試卡的4:3區域正好充滿，需要通過如下關系轉換算成正好充滿時的數值：

結果=畫面高度/ISO12233測試卡在畫面中的高度X讀數

如果圖片中ISO12233分辨率測試卡的4:3區域過滿，需要通過如下關系換算成正好充滿時的數值：

結果=ISO12233測試卡實際高度/畫面中拍攝到的測試卡的實際高度X讀數

注意：測試四角分辨率時，讀數和換算也參照上述關系。

?
