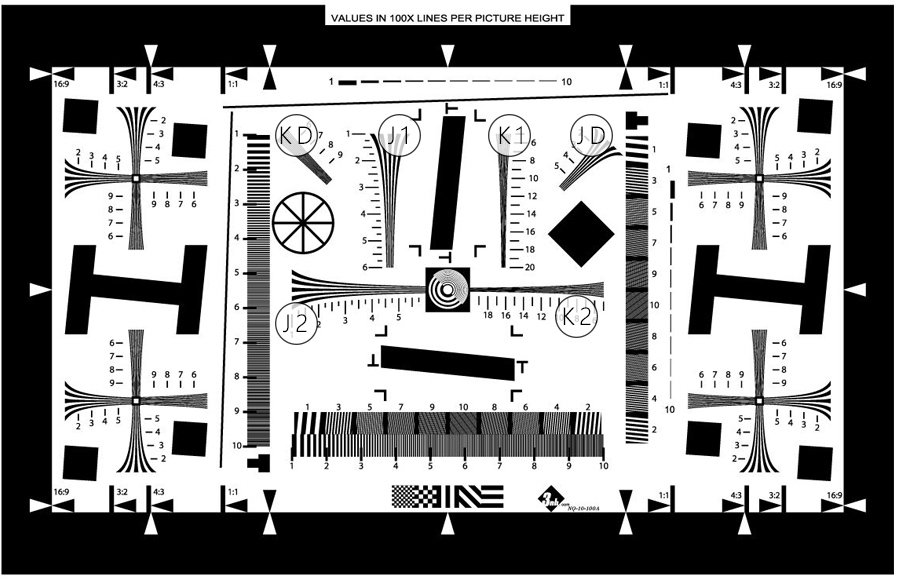

ISO12233測試標板圖樣
ISO12233測試標板的類型、尺寸、單位
類型：
反射式：由前面照明的反射式測試標板
透射式：可由后面照明的透射標板
尺寸：
標板影像寬高比可選擇16:9、3:2、4:3和1:1，在測試攝像頭模組的分辨率時,一般都選取4:3區域。
單位：
用像高每線寬來表示，標記為LW/PH。
ISO12233標板測試單元及各單元的測試內容
測試單元：
主要使用其中的水平方向的J1、K1；垂直方向的J2、K2；傾斜45 度方向的JD、KD 樣式，另外還有四角的十字區域。
各測試單元的測試內容：
J1、K1：用于測量中心的水平可視分辨率，擁有100~2000LW/PH的測試范圍；
J2、K2：用于測量中心的垂直可視分辨率，擁有100~2000LW/PH的測試范圍；
JD、KD：用于測量斜45度的可視分辨率，擁有100~1000LW/PH的測試范圍；
四角十字型測試單元：用于測量四角的水平和垂直可視分辨率，擁有100~1000LW/PH的測試范圍。
